干式变压器与油浸式变压器的区别

   我们日常生活或电气施工中常用的两种类型的变压器：干式变压器（简称干变）与油浸式变压器（简称油变），两者有什么区别和优缺点呢？

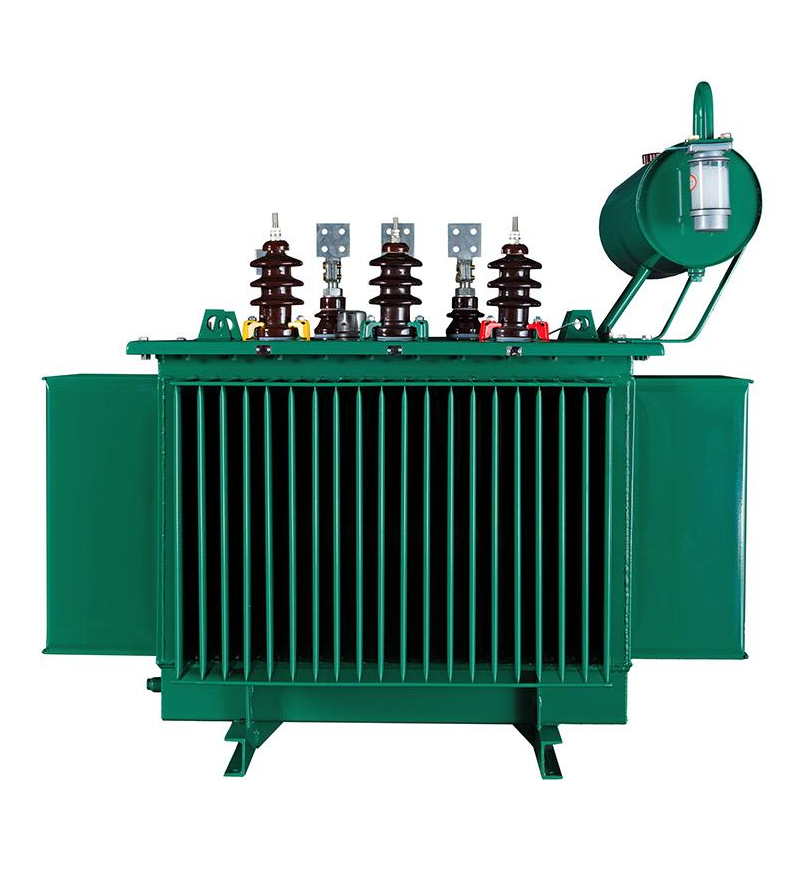

  上图为干式变压器，下图为油浸式变压器，两者的冷却介质不同，前者是以空气或其它气体如SF6等作为冷却介质，后者是以变压器油作为冷却及绝缘介质。干变常把铁芯和绕组用环氧树脂浇注包封起来；也有一种现在用得多的是非包封式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止绕组或铁芯受潮。油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中。

  两者的区别：

1、外观：封装形式不同，干式变压器能直接看到铁芯和线圈，而油浸式变压器只能看到变压器的外壳；

2、引线形式不同：干式变压器大多使用硅橡胶套管，而油浸式变压器大部分使用瓷套管；

3、容量及电压不同：干式变压器一般适用于配电用，容量大都在2000kVA以下，电压在10kV及以下，也有个别做到35kV电压等级的；而油浸式变压器却可以做到所需的全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000kV线路，采用的一定是油浸式变压器。

4、绝缘和散热不一样：干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却；而油浸式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器（片）上进行散热。

5、适用场所：干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上宜采用；而油浸式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外且有场地挖设“事故油池”的场所。

6、对负荷的承受能力不同：一般干式变压器应在额定容量下运行，而油浸式变压器过载能力比较好。

7、造价不一样：对同容量变压器来说，干式变压器的采购价格比油浸式变压器价格要高许多。

  干变与油变各有各的优缺点，油变造价低、维护方便，但是可燃、可爆。干变由于具有良好的防火性，可安装在负荷中心区，以减少电压损失和电能损耗。但干变价格高，体积大，防潮防尘性差，而且噪音大。
