你设计的变压器偏大了！

公变 —— 居民（1 ~ 6T）：

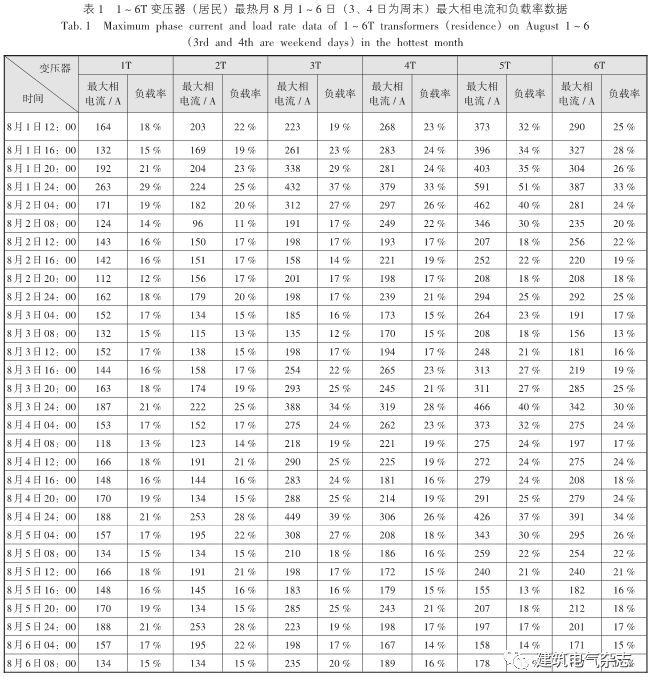

a. 每天变压器峰值峰值电流（峰值相）主要时间出现在20：30 ~ 24：30（主要负荷为夏季空调，夜间开启），详表1。

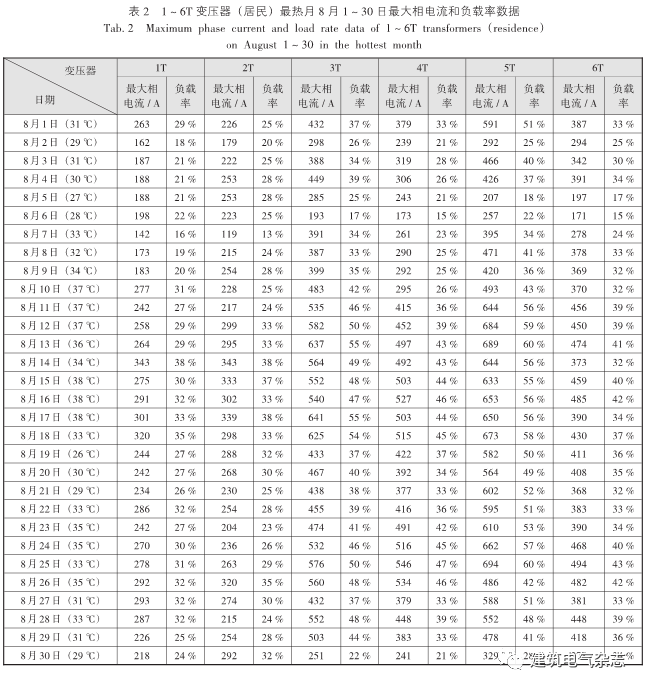

b. 变压器负载率不超过60 %，绝大部分不超50 %，月内振幅在11 % ~ 60 %之间，详表2。

c. 相电流和负载率与夏天的温度关系密切。

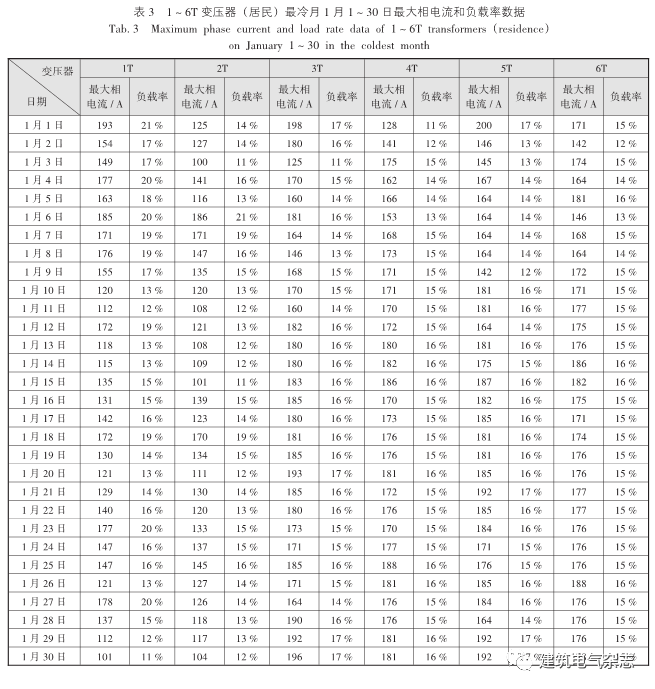

d. 由于冬季采用燃气热水地暖采暖，所以用电量基本为非空调季节的用电量，变压器负载率基本不超20 %，详表3。

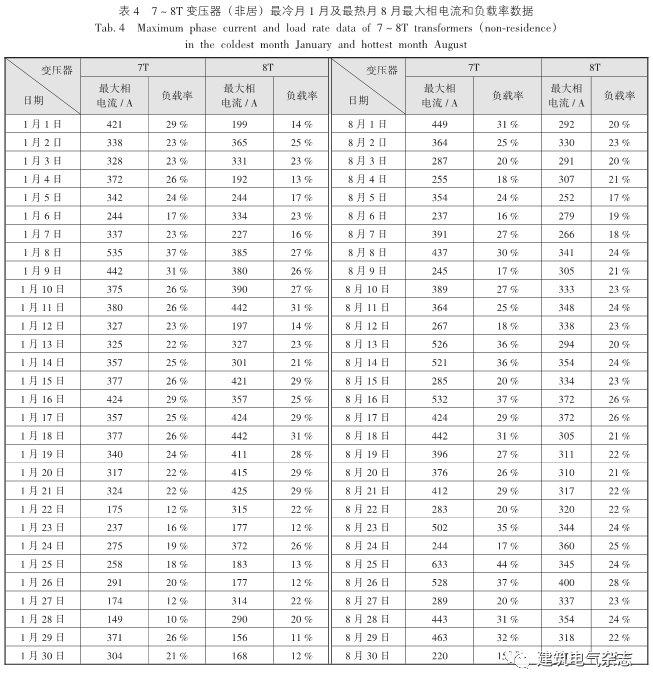

专变 —— 非居（7 ~ 8T）（详表4）：

a. 每天变压器峰值电流（相）主要时间出现在8：00 ~ 20：30。

b. 变压器负载率不超过45 %，绝大部分不超35 %。

c. 相电流和负载率与温度关系不密切。

蓝光公馆1881——蓝光高端豪宅系列

本项目为非户表工程（笔者2006年设计），电气指标约：6000 kVA / 20万m² = 30 VA / m²；交付时间：2008年；地上建筑面积：18万m²；总户数：1 812户；入住率：90 %；地下室建筑面积：2万m²；变压器装设情况：1 ~ 6T 6 × 1 000 kVA（每2台变压器互相联络）。

刚需系列小结：

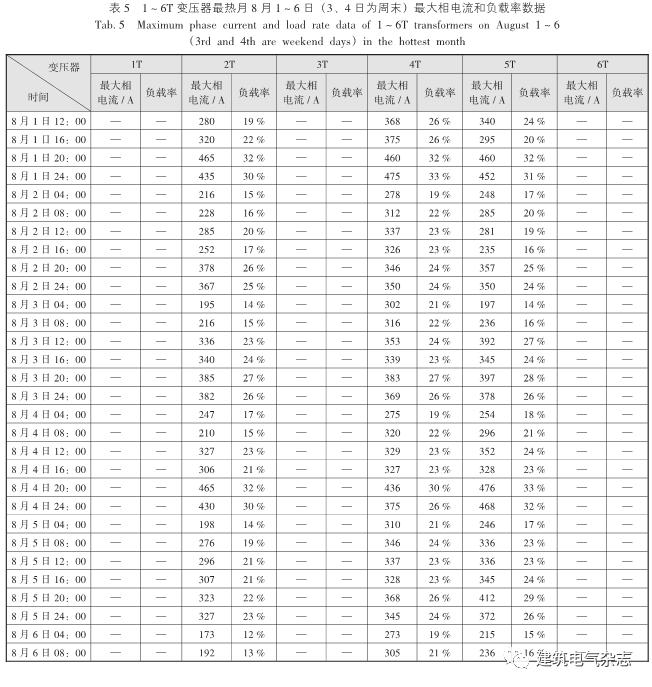

a. 变压器峰值每天电流（相）主要时间出现在20：30 ~ 24：30（主要负荷为夏季空调，夜间开启），详表5。

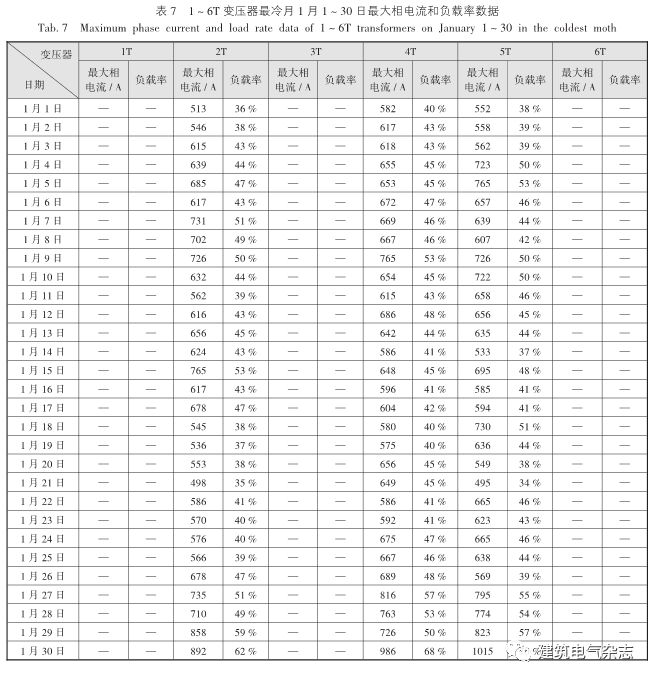

b. 最热月与最冷月电流值差别不大，折合到每台变压器，电流不超过35 %，绝大部分不超过30 %，月内（值）振幅在11 % ~ 35 %之间，详表6、表7。

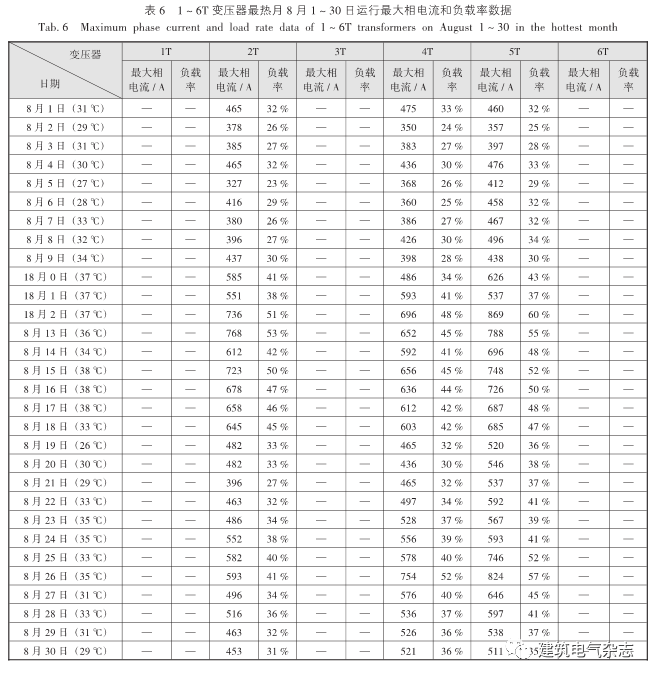

c. 相电流和负载率与夏天温度关系密切，变化曲线十分类似，详表6。

注：现状是每2台变压器联络，只运行1台。以下数据均是停用50 %变压器的实抄数据。

根据以上2个项目的数据分析总结

a. 民用住宅项目中对变压器运行的负荷变化影响的为空调负荷，空调是住宅主要负荷。

b. 由于工作生活的时间关系，居民变压器运行负荷峰值出现在夜间，非居则比较稳定。

c. 按规范及供电公司规定的变压器户数对应同时系数设计选择变压器容量，目前实际运行的负载率相对较小，即使短时峰值也基本不超过50 %。

d. 民用住宅项目中空调负荷影响，所以与天气关系密切，变压器运行负载变化曲线与温度变化曲线十分类似。

e. 豪宅比刚需的负载率高约15 % 左右。

结语

a. 根据规范及供电公司对变压器容量的要求，设计的单台变压器所带户数基本小于300户，系数按0.4选取，设计负载率按70 % ~ 80 %考虑计算变压器容量，这种计算选取的变压器通过以上分析数据显示实际运行绝大部分不到50 %，且这个峰值出现的时间段也比较少且比较短。

b. 干式变压器具有过负荷能力，冷却方式分为自然空气冷却（AN）和强迫空气冷却（AF）。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量还可提高15 % 左右。即我们在实际设计变压器低压主断路器时已考虑允许变压器过负荷，例如1 000 kVA的变压器，额定运行电流1 443 A，设计选用2 000 A额定电流脱扣器，长延时整定一般为0.8I_e，即1 600 A。

c. 笔者认为除非中国人的生活方式发生较大变化（电力供应供大于求，电价降低及鼓励用电，空调等家用电器基本不关），否则豪宅系列（生活质量要求较高，电气设备多，使用频率高）现在的用电情况基本代表了后一段时间大部分人家庭用电的现状。现豪宅的变压器实际运行短时负载率绝大部分不到50 %，假设在设计时将变压器负载率考虑为100 %，则实际运行负载率大部分在40 % ~ 50 %，短时负载率也就在70 % ~ 80 %，考虑20 % ~ 30 %的裕量，也不会超100 %。再加上第b条变压器允许的短时过载，其保守的裕量已达30 % ~ 40 %。

d. 另从分析中可以看出，住宅项目内的居民与非居运行高峰期正好相反，其实按照成都户表工程以前的设计，反而变压器的错峰运行稍显合理。现国家电网、南方电网、每个省，甚至每个市供电部门要求都不太一样，有些居民非居变压器不分开设置，有些分开设置。

e. 当然，成都属中亚热带湿润季风气候，年平均气温16 ℃，成都极端气温为- 5.9 ℃，成都极端气温为38 ℃，针对其它像武汉、重庆等有火炉之称的地方，可慎重考虑。对于昆明、贵阳等夏季室内温度不很高地方，则可适当考虑。由于我国地域辽阔，温度差别大，故宜因地制宜，供电公司根据当地长期实际运行数据，制定变压器计算规则，可有利于减少能耗及投资浪费。

由于时间精力及项目数据限制，未能收集到其它地区更大量的数据，本次仅对四川成都地区的项目进行了简单分析，供各位同仁参考及指正，相信以后随着国家大数据的逐步完善，能更准确、更全面地得到分析结果。

(来源：微信公众号文章   作者 老王和你聊电气  )
